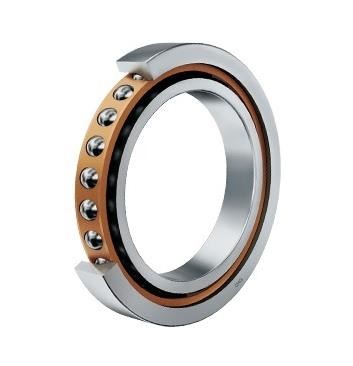

El número de puntos de contacto de las partidas de los rodamientos de bolas de contacto angulares, modelo: serie 7xxxx, OD: 190 mm, ID: 150 mm, 1,32 kg
Descripción del producto:
Los rodamientos de bolas de contacto angulares de una sola fila pueden soportar cargas axiales en una dirección y la capacidad de soporte axial se determina por su ángulo de contacto α.Ángulo de contacto α Cuanto mayor sea la cargaLos ángulos de contacto comúnmente utilizados son generalmente de 15 °, 25 ° y 40 °.
La posición del punto de contacto de este tipo de rodamiento no se encuentra en la parte inferior de la vía, por lo que cuando se somete a una carga radial, generará una fuerza axial, causando que los anillos interno y externo se desprendan.Por lo tantoDebido al hecho de que el número de bolas cargadas no está limitado por el ángulo de llenado, en comparación con los rodamientos de bolas de ranura profunda, hay más bolas de acero,lo que resulta en una mejor rigidez y una mayor capacidad de cargaHay dos tipos de rodamientos: separables y no separables.
Hay dos tipos básicos de tipos separables: S70000 y SN70000.
Los anillos internos y externos son separables. Debido a que sus anillos internos y externos se pueden instalar por separado, es adecuado para ocasiones con espacio de instalación limitado.
Parámetro:
| Dimensiones generales | Carga nominal | Modelo | peso | Dimensiones de la instalación | Limitación de velocidades | ||||||||||
| En el caso de los | KN | modelo actual | modelo antiguo | En kg | En el caso de los | r/min | |||||||||
| d | D | B. El trabajo | rmin | r1min | Crónica | - ¿ Qué? | Damin | Damax | - ¿Qué es? | rbmax | grasa | el aceite | |||
| 150 | 190 | 20 | 1.1 | 0.6 | 53.5 | 74.5 | Las demás: | - | 1.32 | 157 | 180 | 1 | 0.6 | 2400 | 3400 |
| 210 | 28 | 2 | 1 | 90 | 120 | Las demás: | - | 3 | 160 | 200 | 2 | 1 | 2400 | 3400 | |
| 225 | 35 | 2.1 | 1.1 | 153 | 130 | 7030 AC | 46130 | 4.83 | 162 | 213 | 2 | 1 | 2000 | 3000 | |
| 270 | 45 | 3 | 1.1 | 241 | 218 | 7230 AC | 46230 | 12.1 | 164 | 256 | 2.5 | 1 | 1800 | 2600 | |
| 320 | 65 | 4 | 1.5 | 360 | 375 | Las demás: | 46330 | 25.8 | 168 | 302 | 3 | 1.5 | 1700 | 2400 | |
| 320 | 65 | 4 | 1.5 | 310 | 310 | 7330 B | 66330 | 25.8 | 168 | 302 | 3 | 1.5 | 1600 | 2200 | |
| 160 | 240 | 38 | 2.1 | 1.1 | 161 | 139 | 7032 AC | 46132 | 5.81 | 172 | 228 | 2 | 1 | 2000 | 3000 |
| 279 | 40 | 2.1 | 1.1 | 204 | 182 | - | 46932 | 11.6 | 2000 | 2800 | |||||
| 290 | 48 | 3 | 1.1 | 262 | 247 | 7232 | 36232 | 14.5 | 174 | 283 | 2.5 | 1 | 1800 | 2600 | |
| 290 | 48 | 3 | 1.1 | 249 | 232 | 7232 AC | 46232 | 14.5 | 174 | 276 | 2.5 | 1 | 1700 | 2400 | |
| 170 | 215 | 22 | 1.1 | 0.6 | 80 | 110 | 71834C | - | 2 | 2000 | 2800 | ||||
| 230 | 28 | 2 | 1 | 110 | 140 | 71934C | - | 3.3 | 180 | 220 | 2 | 1 | 2000 | 3000 | |
| 260 | 42 | 2.1 | 1.1 | 193 | 171 | 7034 AC | 46134 | 8.25 | 182 | 248 | 2 | 1 | 2000 | 2800 | |
| 310 | 52 | 4 | 1.5 | 282 | 275 | 7234 AC | 46234 | 17.4 | 188 | 292 | 3 | 1.5 | 1600 | 2200 | |
| 310 | 52 | 4 | 1.5 | 320 | 325 | 7234 | 36234 | 17.2 | 188 | 292 | 3 | 1.5 | 1700 | 2400 | |
| 180 | 280 | 46 | 2.1 | 1.1 | 194 | 230 | 7036 AC | 46136 | 9.8 | 192 | 268 | 2 | 1 | 1600 | 2200 |
| 320 | 52 | 4 | 1.5 | 335 | 345 | 7236 | 36236 | 18.1 | 198 | 302 | 3 | 1.5 | 1500 | 2000 | |
| 320 | 52 | 4 | 1.5 | 315 | 325 | 7236 AC | 46236 | 18.1 | 198 | 302 | 3 | 1.5 | 1500 | 2000 | |
| 380 | 75 | 4 | 1.5 | 405 | 445 | 7336 B | 66336 | 37 | 198 | 362 | 3 | 1 | 1300 | 1800 | |
| 190 | 260 | 33 | 2 | 1 | 139 | 177 | 71938AC | 1046938 | 4.45 | 200 | 250 | 2 | 1 | 1800 | 2200 |
| 290 | 46 | 2.1 | 1.1 | 214 | 200 | 7038 AC | 46138 | 10.7 | 202 | 278 | 2 | 1 | 1600 | 2200 | |
| 340 | 55 | 4 | 1.5 | 280 | 370 | 7238B | - | 23 | 208 | 322 | 3 | 1 | 1500 | 2000 | |
| 200 | 250 | 24 | 1.5 | 1 | 90 | 130 | Las demás: | - | 2.5 | 208.5 | 241.5 | 1.5 | 1 | 1800 |
2200 |
| Dimensiones generales | Carga nominal | Modelo | peso | Dimensiones de la instalación | Limitación de velocidades | ||||||||||
| En el caso de los | KN | modelo actual | modelo antiguo | En kg | En el caso de los | r/min | |||||||||
| d | D | B. El trabajo | rmin | r1min | Crónica | - ¿ Qué? | Damin | Damax | - ¿Qué es? | rbmax | grasa | el aceite | |||
| 200 | 280 | 38 | 2.1 | 1.1 | 150 | 210 | Las demás: | - | 7.1 | 212 | 268 | 2 | 1 | 1600 | 2200 |
| 310 | 51 | 2.1 | 1.1 | 253 | 248 | 7040 AC | 46140 | 14 | 212 | 298 | 2 | 1 | 1500 | 2000 | |
| 360 | 58 | 4 | 1.5 | 375 | 410 | 7240 C | 36240 | 25.2 | 218 | 342 | 3 | 1.5 | 1400 | 1900 | |
| 360 | 58 | 4 | 1.5 | 355 | 385 | 7240 AC | 46240 | 25.2 | 218 | 342 | 3 | 1.5 | 1300 | 1800 | |
| 360 | 58 | 4 | 1.5 | 310 | 325 | 7240 B | 66240 | 25.8 | 218 | 342 | 3 | 1.5 | 1200 | 1700 | |
| 210 | 240 | 15 | 1.1 | 1.1 | 30 | 50 | Las demás partidas | - | 1 | 222 | 287 | 2 | 1 | 1800 | 2200 |
| 220 | 300 | 38 | 2.1 | 1.1 | 200 | 250 | 71944AC | - | 7.2 | 232 | 288 | 2 | 1 | 1800 | 2200 |
| 400 | 65 | 4 | 1.5 | 358 | 482 | 7244 AC | 46244 | 38.5 | 1100 | 1600 | |||||
| 240 | 320 | 38 | 2.1 | 1.1 | 203 | 285 | 71948 C | 1036948 | 8.37 | 252 | 308 | 2 | 1 | 1200 | 1700 |
| 320 | 38 | 2.1 | 1.1 | 181 | 260 | 71948 AC | 1046948 | 8.37 | 252 | 308 | 2 | 1 | 1100 | 1600 | |
| 320 | 38 | 2.1 | 1.1 | 161 | 233 | 71948 B | 1066948 | 8.43 | 252 | 308 | 2 | 1 | 1000 | 1500 | |
| 320 | 48 | 2.1 | 1.1 | 184 | 190 | 72948AC | 2046948 | 10 | 252 | 308 | 2 | 1 | 1100 | 1600 | |
| 440 | 72 | 4 | 1.5 | 420 | 490 | 7248 B | 66248 | 50.9 | 258 | 422 | 3 | 1.5 | 1000 | 1500 | |
| 260 | 320 | 28 | 2 | 1 | 127 | 190 | 71852AC | 1046852 | 4.85 | 270 | 310 | 2 | 1 | 1400 | 1900 |
| 360 | 46 | 2.1 | 1.1 | 242 | 345 | 71952 AC | 1046952 | 13.5 | 272 | 348 | 2 | 1 | 1300 | 1800 | |
| 400 | 65 | 4 | 1.5 | 291 | 431 | 7052 B | 66152 | 28.5 | 278 | 382 | 3 | 1.5 | 1000 | 1500 | |
| 480 | 80 | 5 | 2 | 456 | 702 | 7252 B | 66252 | 66 | 900 | 1300 | |||||
| 280 | 350 | 33 | 2 | 1 | 140 | 216 | 71856 AC | 1046856 | 7.2 | 290 | 340 | 2 | 1 | 1200 | 1700 |
| 380 | 46 | 2.1 | 1.1 | 226 | 337 | 71956 AC | 1046956 | 15 | 292 | 368 | 2 | 1 | 1100 | 1600 | |
| 420 | 65 | 4 | 1.5 | 287 | 450 | 7056B | 66156 | 30 | 298 | 402 | 3 | 1.5 | 900 | 1400 | |
| 320 | 400 | 38 | 2.1 | 1.1 | 190 | 290 | 71864 | - | 10 | 332 | 388 | 2 | 1 | 800 | 1000 |
| 440 | 56 | 3 | 1.1 | 350 | 550 | 71964 | - | 25.5 | 334 | 426 | 2.5 | 1 | 800 | 1000 | |
| 340 | 460 | 56 | 3 | 1.1 | 292 | 510 | 71968 B | 1066968 | 27.5 | 354 | 446 | 2.5 | 1 | 800 | 1000 |
| 520 | 82 | 5 | 2 | 410 | 700 | Las demás: | 66168 | 63 | 362 | 498 | 4 | 2 | 800 | 1000 | |
| 360 | 480 | 56 | 3 | 1.1 | 350 | 600 | 71972 | - | 29 | 374 | 466 | 2.5 | 1 | 800 | 1000 |
Preguntas frecuentes:
P: ¿Es usted un fabricante de fábrica?
R: Sí, somos fabricantes con 10 años de experiencia en esta industria.
P: ¿Dónde está su mercado principal?
R: Europa, América, Oriente Medio, África y otros países y regiones.
P: ¿Cuál es su cantidad mínima de pedido (MOQ)?
R: Como política estándar, aceptamos MOQ de 50 series, y artículos mixtos disponibles, todavía necesita confirmar con nuestras ventas de acuerdo con diferentes líneas de productos.
P: ¿Puedo comprar algunas muestras primero antes de los pedidos principales?
R: Sí, se debe pagar por adelantado la tarifa de muestra y la tarifa de envío.
P: ¿Cuánto dura el tiempo de producción?
R: 1 semana para productos de stock, 30 días para OEM o producción por encargo.
